Mini PCIe MCS99XX系列產品說明書
適用于E1-MPE9901-2S1P(2串口1并口）E1-MPE9904-4S（4串口）等型號
一、產品簡介
適配卡采用了Mini PCI-e插槽設計，旨在用于工控機、單板機等含有Mini PCIe接口插槽的工業設備上使用，可以極力解決設備空間緊湊問題，適配卡可擴展出串口或并口。
二、功能與規格參數
概述
· 兼容PCIe 2.0 Gen 1，x1界面，雙向單工，每個方向2.5 Gbps，易于安裝，系統自動分配IRQ和I/O地址
·一個主板可接多片串口或并口擴展卡
·支持Windows11, 10, 8.1, 8, 7, Vista, XP, Server2012, 2008，2003（32位/64位）以及Linuxr操作系統
串口界面
·符合工業標準16C550
·芯片內建256byte的緩存
·每個串口數據傳輸率可達256Kbps(具體傳輸率參見產品規格表）
·串口數據位：5，6，7，8
·停止位：1，2
·奇偶校驗：None，Even，Odd，Space，Mark
·通過跳線可設置可設置串口第1腳或第9腳供電功能（+5V，+12V，部分型號適用）
并口界面
·符合IEEE1284并口界面標準
·支持SPP,PS/2,EPP,ECP,Nibble&Byte模式
·數據傳輸率可達到1.5Mbps
·芯片內建256byte的緩存
三、驅動安裝

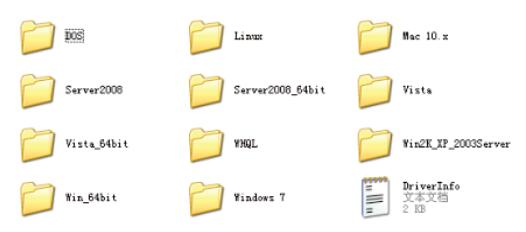

安裝好串口卡后，重啟電腦，系統會自動檢測到新硬件，并彈出驅動安裝界面，請點擊取消，把驅動光盤放到CD中，打開光盤，打開Asix
(或MOSCHIP）目錄，如下圖：

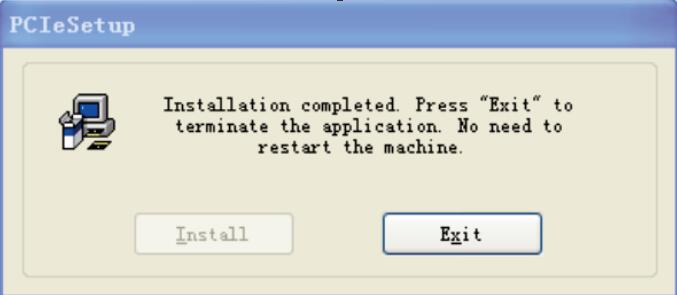

打開操作系統對應的安裝目錄，以XP(32位）系統為例，打開WINXP_Server2003目錄，打開Windows32bit目錄，點擊運行SthSetup.exe,運行
該文件，在彈出的界面，點擊Install，安裝程序自動復制驅動文件，完成后如下圖所示，點擊Exit退出安裝程序。(如對應操作系統內沒有安裝文
件，請查看WHQL目錄）
一般情況下，系統會自動找到新的硬件，并完成相對應的驅動程序安裝。部分電腦可能無法自動安裝驅動程序，請手動在設備管理器里刷新
硬件，然后彈出的驅動程序安裝界面選擇自動安裝即可。
其他版本Ｗindows操作系統安裝方法與Windows XP相同。
Linux與DOS安裝請參閱相應目錄下的PDF或TXT文檔。
四、更新驅動程序與驅動下載
最新的驅動程序請?jiān)谙旅婢W(wǎng)站下載：
五、驅動程序安裝校驗

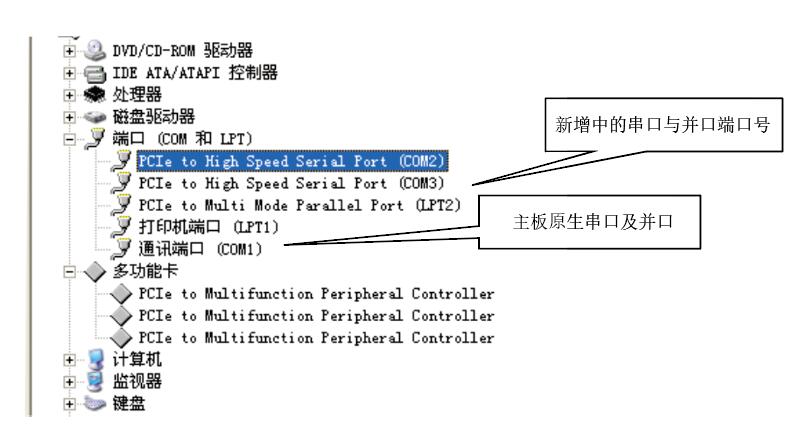

串口卡或并口卡安裝好驅動后，請?jiān)谠O(shè)備管理器中查看串口卡安裝情況，如下圖中的COM2和COM3,此系統中安裝了PCIe2串1并擴展卡，
主板原生帶COM1,新增加的串口為COM2與COM3,并口新增端口為L(zhǎng)PT2.如下圖所示：
六、串口端口參數設置

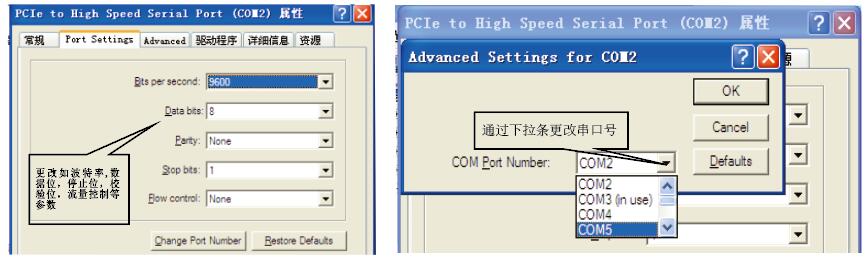

右鍵點擊相應的串口選項，如"Pcie to High SPeed Serial Port(COM2)", 單擊屬性，在高級選項標簽里可以更改COM端口號，例如把COM2更改為
COM4。在Port Setting內可以設置串口參數，比如波特率、數據位、停止位、校驗位、流量控制等參數，參見下圖：
設置波特率時請參考設備波特率傳輸要求，設備端或應用軟件必須與電腦端口波特設置一致，才能確保數據正確傳輸
