本產品電腦PCI-Express接口擴展出4個獨立高速SATA接口，每個端口數據傳輸率都可達到6Gbps。采用PCI-Express Gen3 1-lane界面，支持SATA設備熱插拔，支持系統啟動，本產品支持符合SATA3.2規范的SATA設備。它還能向后兼容SATA 1.5G和3.0G設備?？蓱?yīng)用于服務器、工控機、PC機和NVR/DVR等系統，適用于用戶需要外接多個存儲設備需求。

功能參數：

采用ASM1064 PCI-Express SATA 6gbps主控芯片

可連接硬盤指示燈，當硬盤有讀/寫活動時，Led 會閃爍

支持Windows10,8,7等操作系統，免驅

PCIe界面：

PCI-Expess3.0 1- lane界面，可用于1x,4x,8x,16x等PCIe插槽

支持傳輸率Gen1 2.5Gb(250MB/s 1xlane), Gen2 5Gb(500MB/s 1xlane) Gen3 8GT/s(近1000MB/s 1xlane)

SATA界面：

內置4個SATA 6.0Gbps接口

符合 Serial-ATA規范3.2

支持傳輸率：6.0Gbps,3.0Gbps,及 1.5Gbps

支持符合SATA-III (6Gbps), SATA-II (3Gbps), SATA-I (1.5Gbps) HDD硬盤及SSD固態硬盤

支持Gen1與Gen2 SATA PHY

支持Native Command Queue (NCQ)

支持SATA端口倍增（ Port Multiplier）

支持SATA接口熱插拔

支持AHCI模式(Rev1.4版本）

支持操作系統：

Windows11/10 / 8.x / 7（32/64位）/ Vista / Server 2003 / XP / 2000  Linux MAC OS

PCI-Express X2轉4口SATA擴展卡
說明指南
型號：E5-PCE1064-4I

本產品電腦PCI-Express接口擴展出4個獨立高速SATA接口，每個端口數據傳輸率都可達到6Gbps。采用PCI-Express Gen3 1-lane界面，支持SATA設備熱插拔，支持系統啟動，本產品支持符合SATA3.2規范的SATA設備。它還能向后兼容SATA 1.5G和3.0G設備?？蓱?yīng)用于服務器、工控機、PC機和NVR/DVR等系統，適用于用戶需要外接多個存儲設備需求。

功能參數：
采用ASM1064 PCI-Express SATA 6gbps主控芯片
可連接硬盤指示燈，當硬盤有讀/寫活動時，Led 會閃爍
支持Windows10,8,7等操作系統，免驅

PCIe界面：
PCI-Expess3.0 1- lane界面，可用于1x,4x,8x,16x等PCIe插槽
支持傳輸率Gen1 2.5Gb(250MB/s 1xlane), Gen2 5Gb(500MB/s 1xlane) Gen3 8GT/s(近1000MB/s 1xlane)

SATA界面：
內置4個SATA 6.0Gbps接口
符合 Serial-ATA規范3.2
支持傳輸率：6.0Gbps,3.0Gbps,及 1.5Gbps
支持符合SATA-III (6Gbps), SATA-II (3Gbps), SATA-I (1.5Gbps) HDD硬盤及SSD固態硬盤
支持Gen1與Gen2 SATA PHY
支持Native Command Queue (NCQ)
支持SATA端口倍增（ Port Multiplier）
支持SATA接口熱插拔
支持AHCI模式(Rev1.4版本）

支持操作系統：

Windows10 / 8.x / 7（32/64位）/ Vista / Server 2003 / XP / 2000

設備驅動驗證：

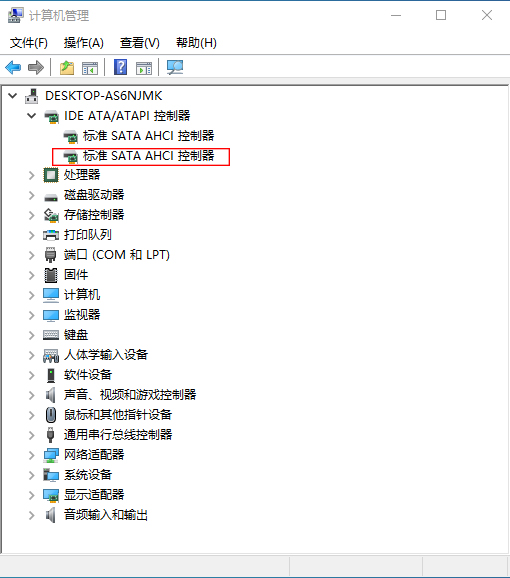

Windows10/8/7/Vista等版本操作系統已集成產品驅動程序，安裝好硬件后，在計算機管理，IDE ATA/ATAPI控制器選項新增2個“標準SATA AHCI控制器”，如下圖：

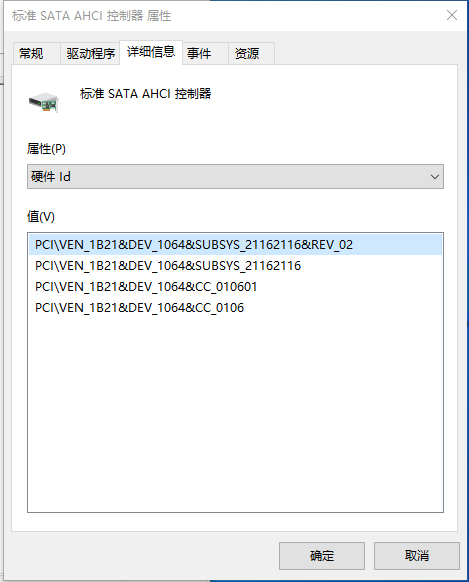

鼠標右鍵點擊“標準SATA AHCI控制器”，點擊詳細信息，點擊“硬件ID”,顯示如下信息，表明擴展卡安裝正確。如下圖：

本產品免驅
