產品介紹

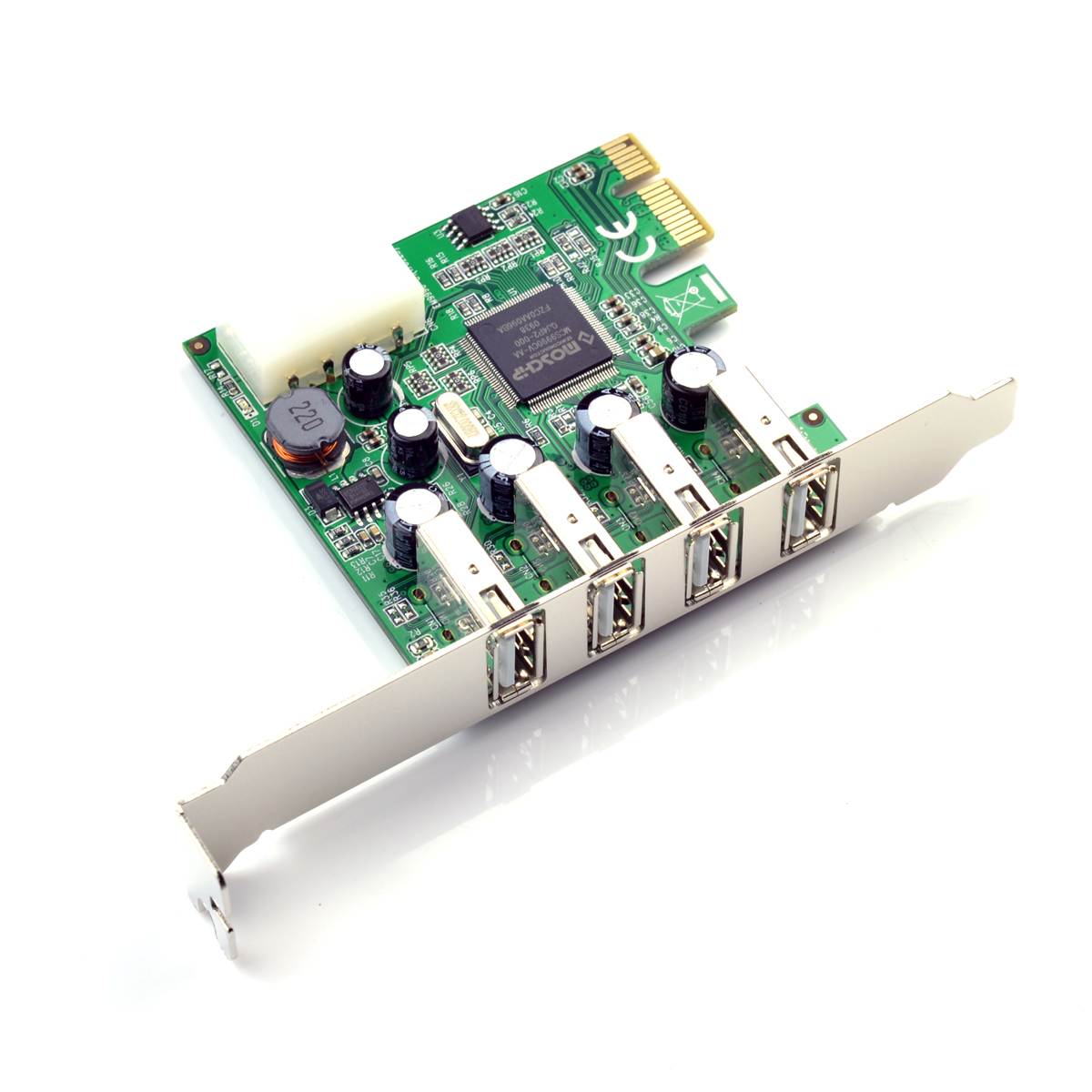

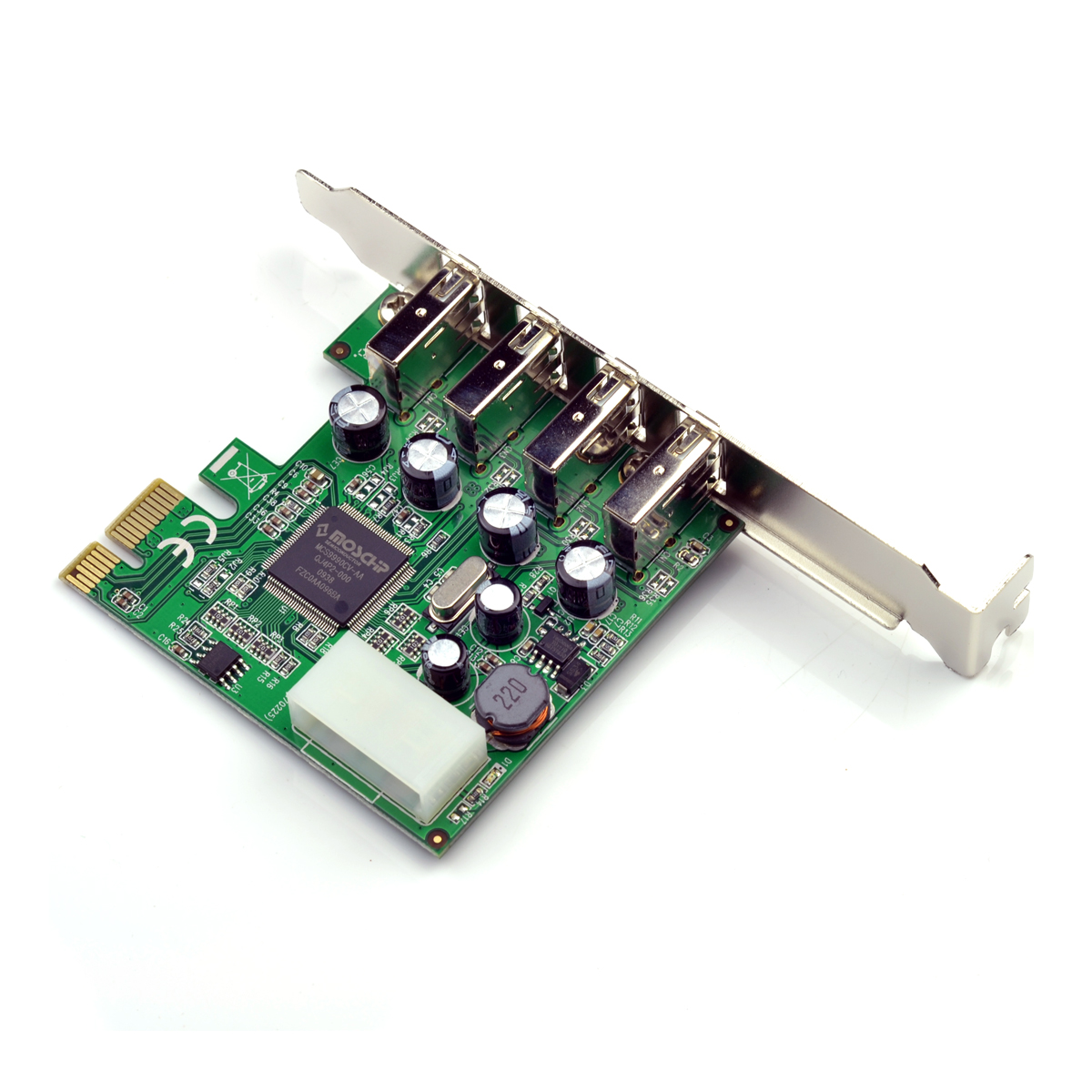

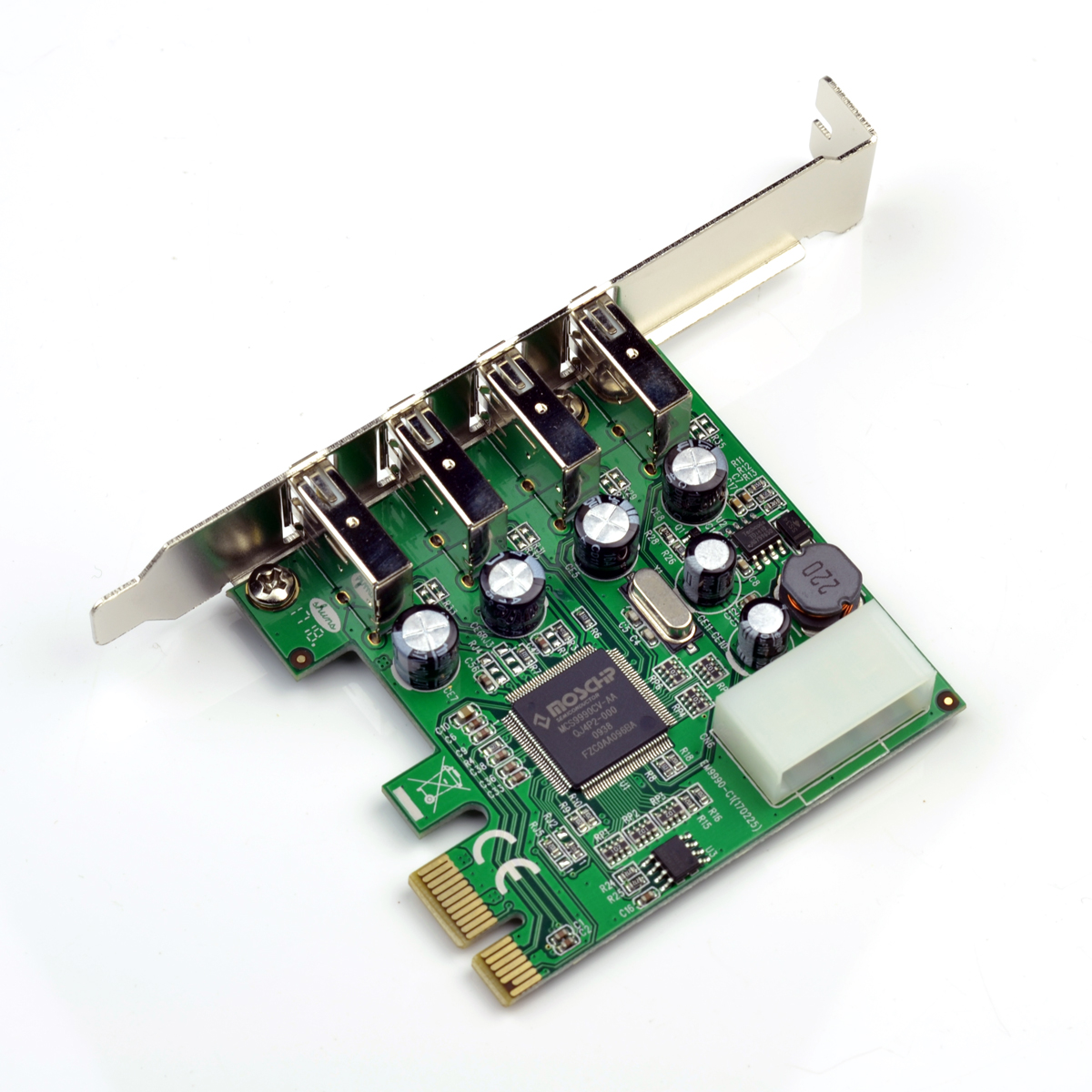

本產品PCI-Express轉4個USB 2.0擴展口，符合通用串行總線2.0標準和PCI Express Gen1規范，可擴展出4口USB2.0接口，支持運行在高速（480 Mbps）、全速（12 Mbps）和低速（1.5 Mbps）模式下的USB 2.0設備。是需要更大容量、更高速數據傳輸連接的臺式機與USB設備（如外部硬盤驅動器、固態驅動器（固態硬盤）等）的理想選擇。
規格參數
基于ASIX MCS9990 的USB2.0控制器芯片
4個USB2.0端口（外用4個A型USB2.0插頭）
支持標準鐵片和短鐵片
支持Microsoft認證的適用于Windows11、10、8.1、8、7、Vista、XP、服務器2003 32-/64位和服務器2008R2 32/64位操作系統，Linux
PCI Express接口
集成PHY的單通道（x1）PCI Express接口
符合PCI Express基本規范1.1版
符合PCI Express卡規范
支持多個DMA事務
支持八種PCI Express功能
支持消息TLP（錯誤）生成
支持傳統中斷機制和MSI中斷機制
USB接口
芯片擁有4個片上收發器的USB 2.0主機端口，可處理高速（480Mbps）、全速（12Mbps）和低速（1.5Mbps）事務
其中一個USB 2.0主機端口可以支持OTG功能
四個專用的增強型主機控制器接口（EHCI）控制器
四個專用的Companion開放式主機控制器接口（OHCI）控制器
兼容批量、中斷和等時型USB設備
多個高性能USB設備的同時操作
支持USB電源管理
支持所有USB兼容的數據傳輸類型（控制/批量/中斷/同步）
支持所有USB兼容外設（如鍵盤、鼠標、顯示器、操縱桿等）
支持USB設備的實時動態插入和移除
可外接大4PIN主機電源，擴展USB供電能力
適用于E3-PCE9990-4A[FG-EU20-V6T-04E1I] E3-PCE9990-4D[FG-EU201] 產品
概述
適用型號：E3-PCE9990-4A（標準鐵片） E3-PCE9990-4D（標準鐵片，8CM短鐵片）
特別說明: 有些主板插上擴展卡時，沒有認到設備，請進入主板BIOS，在PCI-Express選項里將PCI-Express帶寬配置為2.5Gbps或gen 1
